產品用途
用于氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、斷路器等電氣設備直流高壓試驗。
產品特點
大屏幕觸摸液晶顯示屏，并具有人機對話功能。
測量精度
電壓、電流：數顯表±（1.0%讀數±1）；電壓調節精度≤1％
電壓穩定度
隨機波動，電源電壓變化±10%時≤1％
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品特點 Product Features
直流高壓發生器廣泛適用于氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、斷路器等電氣設備直流高壓試驗。
全智能系列直流高壓發生器主要技術特點及功能：
1、采用大屏幕觸摸液晶顯示屏，并具有人機對話功能；
2、全自動MOA升壓測量功能：重復性好，精度高；
3、自動升壓功能：預設試驗電壓，輸出電壓可恒壓保持；
4、自動計時功能：對試驗標準電壓加壓時間進行預設置，升到試驗標準電壓后自動計時，計時完畢自動降壓；
5、高壓過壓整定采用微處理器比較，精度高，可靠性好
6、保留手動試驗?zāi)Ｊ剑?/span>
7、數據存儲功能：可即時捕獲試驗參數和自動保存試驗結果；
8、根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞；
9、全智能系列直流高壓試驗器具備聯機操作功能，已內置聯機控制軟件。上位機（如配備PC機）安裝控制軟件及配套通訊電纜（選配項目）即可實現聯機控制。
主要技術性能 Main Technical Performance
可選型號
智能ZGF系列型號 | 功能 |
60KV/2/3/5/10mA（電流可選） | 1. 液晶顯示屏，智能操作 2. MOA自動測量模式 3. 自動升壓模式 4. 過壓過流保護功能 5. 保留手動試驗?zāi)Ｊ?/span> 6. 數據存儲功能 7. 帶打印功能 8. 具備聯機操作功能 |
80KV/2/3/5/10mA（電流可選） | |
100KV/2/3/5/10mA（電流可選） | |
120KV/2/3/5/10mA（電流可選） | |
200KV/2/3/5/10mA（電流可選） | |
250KV/2/3/5/10mA（電流可選） | |
300KV/2/3/5/10mA（電流可選） | |
400KV/2/3/5/10mA（電流可選） | |
500KV/2/3/5/10mA（電流可選） | |
彩色液晶觸摸版：電壓電流同上（訂制） | 同上+彩色觸摸液晶顯示+全中文點擊操作界面 |
電壓測量精度 | 數顯表±（1.0 %讀數±1） |
電流測量精度 | 數顯表±（1.0%讀數±1） |
波紋系數 | ≤0.5％ |
電壓調節精度 | ≤1％ |
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1％ |
電壓、電流測量 | 4位半數顯表 |
過壓保護 | 撥碼設定，誤差±1% |
過載能力 | 空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流 |
電源 | 單相交流50赫茲220伏±10％ |
工作方式 | 間斷使用 |
一次連續時間最長為30分鐘 | |
工作環境 | 溫度：-10～45℃ |
相對濕度：不大于90％ | |
海拔高度：1500米以下 | |
帶電容負荷能力 | 被試品電容量無限制 |
可用1.5倍的額定電流充電 | |

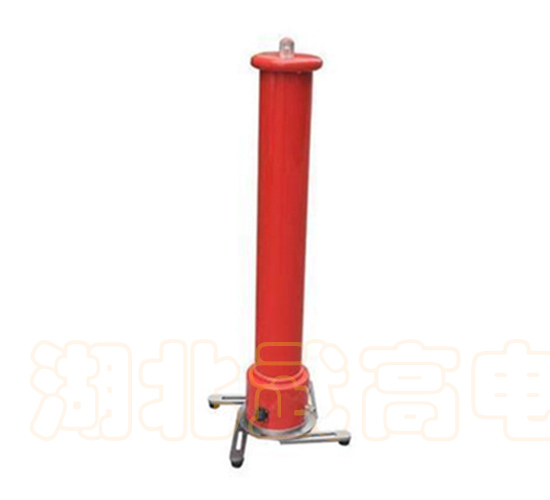

結構特點 | 高品質絕緣材料倍壓筒 |
空氣絕緣、無泄漏之慮 | |

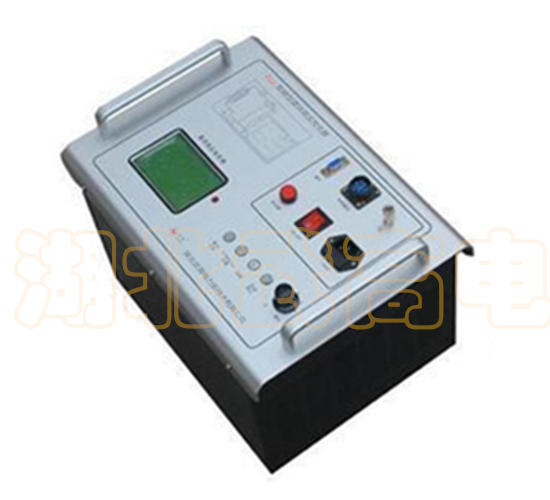

操作箱特點 | 高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗 |
過壓保護采用智能設置，一目了然 | |
立臥兩用型國際標準機箱,現場更方便 |
ZGF直流高壓發生器使用特別注意！
升壓前：要把升壓旋鈕“歸零位”，然后再按高壓通，在進行升壓實驗。
結束時：要先降壓至“零位”，再按高壓斷，不要關電源，用放電棒對被試品進行放電，放電完畢后，再關閉電源，結束實驗。
注意放電時，放電棒不能對（微安表殼）放電，這樣會燒毀微安表。應該對被試品放電！
做容性試驗時，如：做電纜試驗時，必須在倍壓筒輸出端加裝限流電阻。
做空升實驗時，倍壓筒頂端輸出螺桿要用絕緣帽擰緊，不能帶著微安表或高壓線進行升空實驗。
