產品用途
用于檢測元器件能承受瞬態過電壓能力,以及器具的電氣間隙和爬電距離。、
技術指標
直流高壓：0~20 kV，沖擊次數：1 ~ 9999 次。
沖擊波前時間
1.2 μs ± 30 %
波后半值時間
50 μs ± 20 %
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概 述 Overview

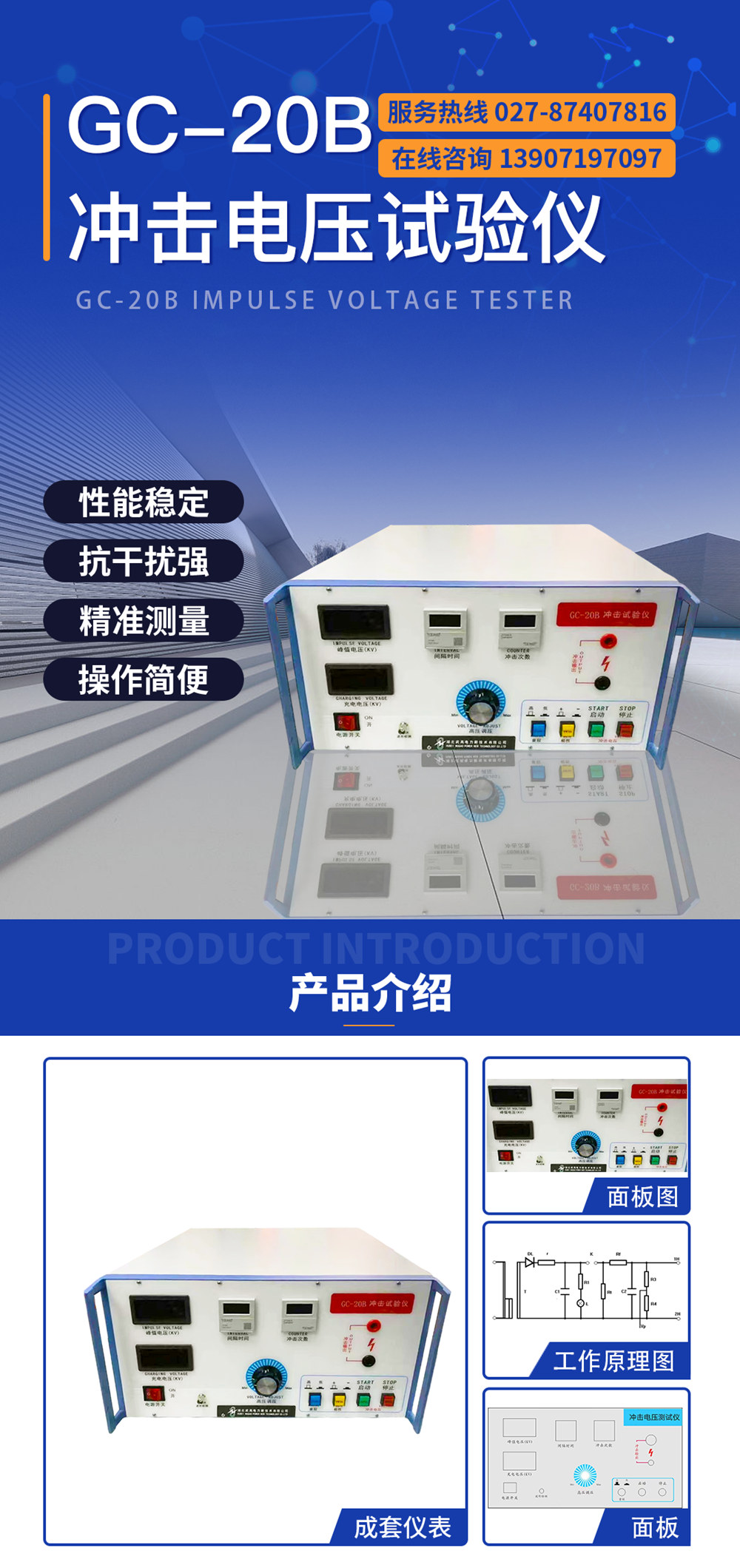

GC-20B沖擊電壓試驗儀是波形為1.2/50s的電壓波試驗裝置。儀器波前時間為1.2s，波后時間為50s。儀器符合GB/T 14048、GB/T10963、GB/T 16916、GB/T 16917、GB/T 14711、IEC255-5標準，用于檢測元器件能承受瞬態過電壓能力,以及器具的電氣間隙和爬電距離。
技術指標 Technical indicators
● 直流高壓 ： 0~20 kV
● 沖擊波前時間 ：1.2 μs ± 30 %
波后半值時間 ：50 μs ± 20 %
● 峰值電壓 ：
低：1 kV ~ 4.99 kV ± 5%
高： 5 kV ~ 19.99 kV ± 5%
● 沖擊間隔時間 ：5 ~ 99（S）
● 沖擊次數 ：1 ~ 9999 次
●極 性：正和負
● 儀器內阻：＜500Ω
● 工作電源
額定電壓 ： ~220V ± 10% 50Hz
功 耗 ：50 VA
● 外型尺寸及重量
外型尺寸（寬、高、深）：450 × 220 × 520 (mm)
重 量 ：20 kg
注意事項 Precautions
★ 本儀器為高壓試驗儀，電壓高、能量大、若觸及高壓危險性大，危及人生安全。儀器的電源須可靠接地，使用前必須認真閱讀本說明書。使用時必須十分小心，千萬要注意人身安全，在間隔時間繼電器、沖擊次數 繼電器亮、直流電壓表有讀數時，切不可觸及高壓輸出端、輸出引線夾子和被試品，以免受到電擊。
★ 為確保儀器可靠運行，儀器的電源也需可靠接地，嚴禁在沒有接地線的情況下，進行高壓沖擊試驗。因為數千伏的電壓會損壞低壓控制和檢測單元。
★ 極性轉換前，應先連續按高壓停 止 按鈕，直到高壓電壓表充電電壓表顯示接近于零后方可進行，否則，瞬間逆轉的高壓會造成儀器的損壞。
★ 當需檢測儀器波形和峰值電壓時，可通過波形檢測分壓器檢測（分壓比為50:1）。
★ 儀器發生故障需維修時，應由專業人員進行維修，開箱維修時，需先用接地線對高壓電容器放電后方可進行，以免受到電擊。
★ 如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
