產品用途
適用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的測量。
產品優點
LCD液晶背光顯示,便攜式設計,讀數穩定,能長時間連續工作。
測量范圍
1～1999mΩ，測試電流：DC 1A、2A、5A、10A 四個固定電流檔位。
測量精度
±（0.5%+2d），測量半徑：50米。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品用途 Product use
JDY-II接地引下線導通測試儀適用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的測量，同樣適用于低阻值電阻的測量。
性能特點 Performance characteristics
(1)電源技術：采用最新電源技術，輸出10A電流，能長時間連續工作，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿觸頭氧化膜，得到良好的測試結果。
(2)抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
(3)使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
(4) 操作簡單：只需按下測量鍵即可得到測量結果。測量結果采用LCD液晶背光顯示,讀數直觀,重復性好。
(5)攜帶方便：采用便攜式設計，體積小、重量輕。面板與機箱成一體結構，具有很好的抗震性。
技術指標 TECHNICAL INDEX
1.測量范圍：1～1999mΩ
2.分 辨 率：1mΩ
3.測試電流：DC 1A、2A、5A、10A 四個固定電流檔位
4.測量精度：±（0.5%+2d）
5.測量半徑：50米
6.顯示方式：LCD背光顯示
7.工作方式： 連續
8.工作電源：AC220V±10% 50Hz
9.工作環境：溫度- 10℃～40℃ 濕度：≤80 %RH
10.體積：300×270×200 mm3
11.重量：5kg（不含附件）
操作方法 Operation method
1、按圖接線方法接線。

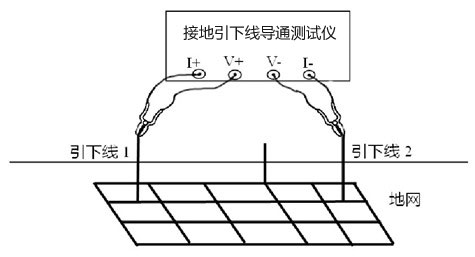

四端子接線圖

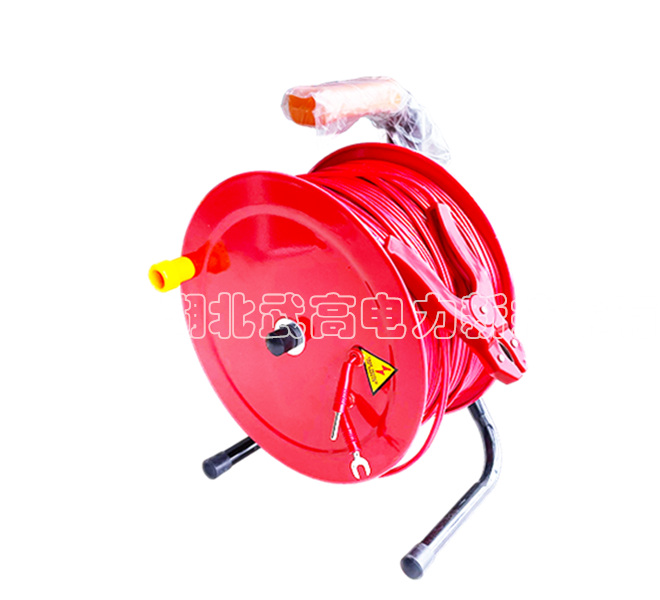

儀器附帶兩根測試線，一根紅色50米的線在線盤上，在大的叉子接在紅色接線柱I+，小的叉子接在紅色接線柱U+，一根黑色5米的線上大的叉子接在黑色接線柱I-，小的叉子接在黑色接線柱U-。
2．先找出與地網聯接合格的引下線作為基準點。
3．使用儀器自配的兩根測量線（50米、5米）一端插入儀器接線座，帶有測試鉗的一端夾到基準點和被測點（其中黑色測試線夾在基準點，紅色測試線夾在各個被測試點上）。
4．為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈。
5．接線檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。按“測量”鍵后即開始測試，屏幕中間的顯示區顯示測量的電阻值即為導通電阻值，單位為mΩ。
測試結果是否正常請參考下表：
導通電阻值 | 150mΩ | 500mΩ | 1Ω |
狀態 | 良好 | 異常 | 嚴重異常 |
6．彈起“測量” 鍵，設備測試結束，關掉電源，將測試線夾收好，放入附件包內。
7．如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
